롬라이터로 메인보드 되살리기

준호씨 2019.04.02 01:22



https://junho85.pe.kr/1065



Asrock Z77 Pro4 바이오스 업데이트 실패 ㅠㅠ 롬라이터 주문. 도착하면 2탄 작성 예정

데스크탑PC 에 OBS 를 설치하고 CamLink (캡쳐보드) 연결해서 방송과 녹화를 세팅해 보았다. 그런데 CamLink 영상이 도중에 자꾸 Hang 걸려 버려서 방송을 진행 하기는 어려울 거 같았다. 그래서 이래 저래 찾아..

junho85.pe.kr

에서 데스크탑 메인보드 바이오스 업데이트 하다가 실패해서 거대한 벽돌을 만들었었습니다.

롬을 복구 하기 위해 여러 시도를 해 보았지만 결국 다 실패 했고 롬라이터를 주문 했었습니다.

하지만 롬라이터가 배송 되는데 너무 오래 걸려서 롬라이터가 도착했을 때는 의지가 바닥 났었네요 ^^;

그러다가 데스크탑을 다시 써야 되겠다 싶어서 롬라이터를 이용해서 바이오스를 되살렸고 결국 데스크탑을 살리는데 성공 하였습니다.

오랜시간이 걸리긴 했지만 그 과정을 간단히 정리 해 보았습니다.

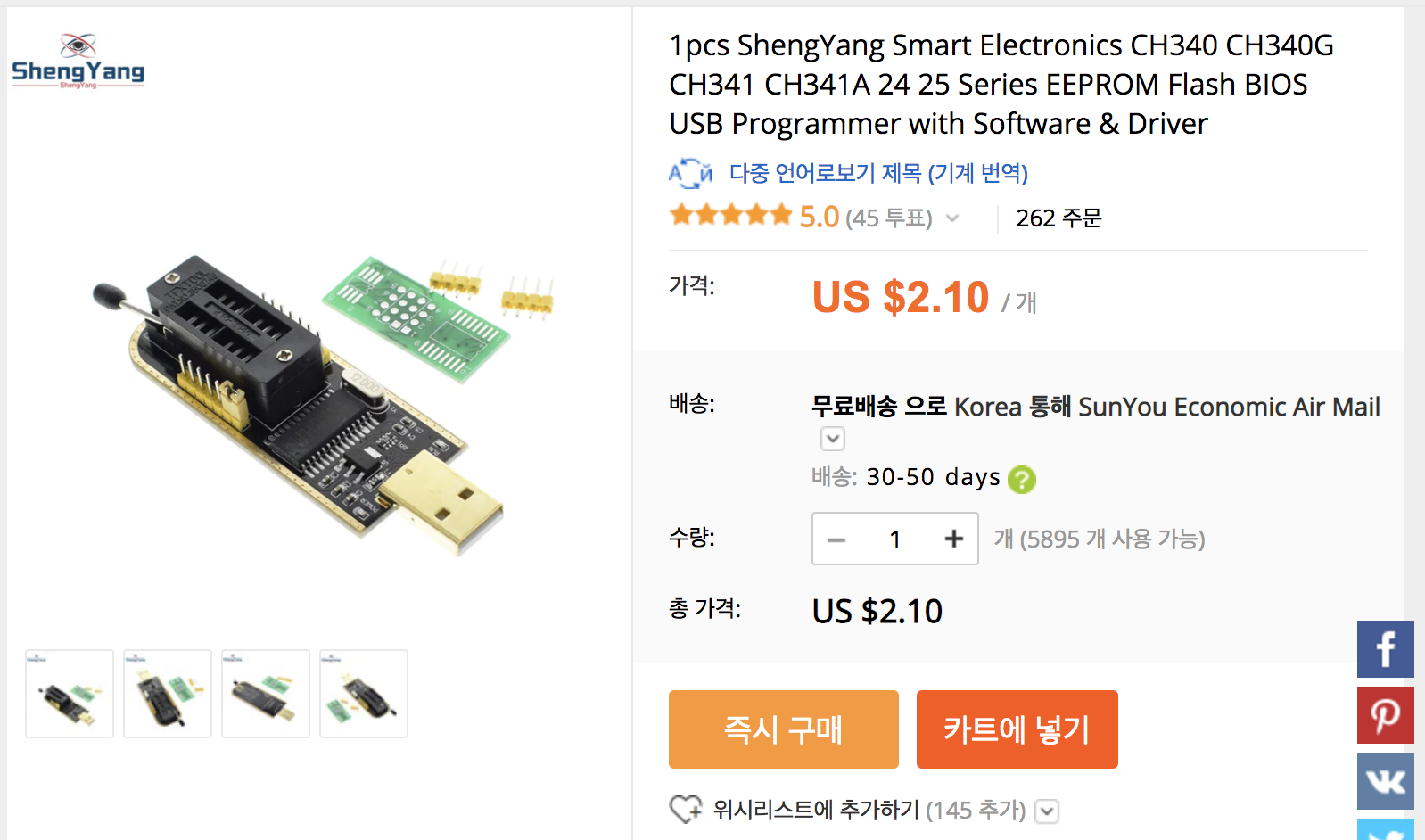

롬라이터 구입

https://ko.aliexpress.com/item/1pcs-Smart-Electronics-CH340-CH340G-CH341-CH341A-24-25-Series-EEPROM-Flash-BIOS-USB-Programmer-with/32787398455.html

롬라이팅 프로그램 설치합니다. 아래 방식은 OSX (맥) 기준 입니다.

$ brew install flashrom



flashrom 커맨드로 롬 굽기

앞서 설치한 flashrom 유틸로 롬을 구워 줍니다.

$ sudo flashrom -p ch341a_spi -w Z77PRO41-1.80
flashrom v1.0 on Darwin 18.2.0 (x86_64)
flashrom is free software, get the source code at https://flashrom.org

Calibrating delay loop... OK.
Found Winbond flash chip "W25Q64.V" (8192 kB, SPI) on ch341a_spi.
Reading old flash chip contents... done.
Erasing and writing flash chip... Erase/write done.
Verifying flash... VERIFIED.

굽고 나서 메인보드에 장착후 부팅해서 잘 켜지면 성공입니다.

3 Comments
  • 프로필사진 홀론 2019.07.28 10:33 안녕하세요 애즈락 Z68 Extreme7 Gen3 사용하다가 롬바이오스 업데이트중 벽돌이 되었습니다. 필자님의 경험과 같은 상황이고 바이오스칩도 같은 제품입니다. 롬라이터도 구입하여 바이오스 복구를 시도해 보았으나 모두 실패했습니다. 메인보드제조사에서 올려놓은 바이오스 파일을 bin 이나 rom 으로 변환하는 방법을 못하기 때문입니다. 알려주신 flashrom을 사용하는 방법도 모르고 해서 도움 주시기를 부탁드립니다. 윈10 64비트 사용하고 있습니다. 번거롭겠지만 가능하시다면 holon9@naver.com 으로 연락주시면 감사하겠습니다.
  • 프로필사진 BlogIcon 준호씨 2019.07.29 10:28 신고 어떤 방법으로 진행하고 계신지는 잘 모르겠지만 바이오스 파일 자체를 사용하면 됩니다. bin 이나 rom 으로 변환할 필요 없습니다.
    flashrom 사용 방법은 본문에 있는 "롬 굽기" 부분을 확인 해 보시면 됩니다. 다만, 맥에서 사용하는 방식이라 윈도우에서는 방법을 따로 찾아 보셔야 될 거 같습니다.
    https://www.flashrom.org/Windows 를 참고 해 보시면 될거 같습니다.
  • 프로필사진 홀론 2019.07.31 08:41 답변 감사합니다. 잘 몰라서 그러는지 계속 실패하네요. 컴을 버려야 될 모양입니다. 뭘 잘못하고 있는지 파악이 안되네요.
